道路交通事故现场图绘制系统篇
一、简介
交通事故处理过程中，对于干警自身素质和设备要求越来越高，快速、规范的交通事故综合处理系统越来越受到重视，成为现代化智能交通管理重要组成部分。我公司着眼未来需求，凭借技术开发的强大优势，在原有绘图的基础上，推出了新一代安卓版交通事故现场图绘制设备。解决了交警在交通事故现场勘察时速度慢、效率低、信息易遗漏等问题。
该系统操作简捷、轻便、一次性成比例图，作为当地交通事故信息系统的一个组成部分，为案卷的制作、整理、统计等提供事故现场信息。

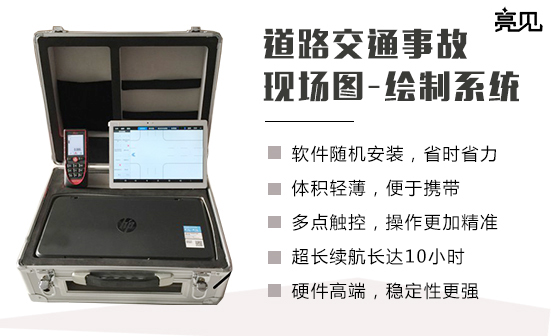

该系统包含一个安卓系统的平板电脑（含绘图软件）、一个莱卡的激光测距仪、一个便携式惠普打印机、一个航空铝包箱。
（安卓版）
二、优势
硬件部分
1、软件随机安装，省时省力；
2、体积轻薄，便于携带；
3、多点触控，操作更加精准；
4、超长续航长达10小时，能够满足高强度的工作需要；
5、安卓版绘图软件系统更稳定，功能更强大；
6、采用安卓版平板电脑，终身免费升级；
7、“傻瓜式”设计，易懂易学，方便操作；
8、不需要繁琐的登录界面及密码易于操作；
9、硬件高端，稳定性更强。
软件部分
1、能满足交警各类绘制需求，软件设计更科学；
2、软件功能模块设计、拖拽即可；
3、能够满足全国各地区道路环境；如市区道路、郊县道路、山区道路、高速公路；
4、分层锁定，避免使用者操作失误；
5、软件具有4G传输功能，能够将现场绘制图，实时回传到指挥中心，方便备案；
6、软件可自动生成比例图和笔录；
7、自动生成路口、自动标注道路，绘图更精准；
8、四种定位方式，满足各地使用要求；
9、采用公安部最新标准现场勘察笔录；
10、采用画路与拖路两种并存操作方式，方便民警使用。
三、参数
|
组成 |
项目 |
具体参数 |
|
航空铝包箱 |
规格 |
（长*宽*高）40*32*19 cm |
|
净重 |
6.2kg |
|
平板电脑 |
型号 |
台电T10 |
|
处理器 |
联发科 MT8176 |
|
主频 |
2.1GHz@A72/1.7GHz@A53 |
|
内存 |
4G，存储空间64G |
|
显示屏 |
10.1英寸IPS显示屏;分辨率2560*1600 |
|
规格 |
239mm(L)×166.9mm(W)×7.5mm(H)；550g |
|
电池 |
8100mAh聚合物锂电池 |
|
打印机 |
型号 |
惠普 Officejet 200 |
|
产品定位 |
墨仓式打印机 |
|
打印速度 |
黑白：20ppm；彩色：19ppm |
|
分辨率 |
4800×1200dpi |
|
显示屏 |
2英寸（5.08厘米）MGD（单色图形显示屏） |
|
产品尺寸 |
364×186×69mm |
|
产品重量 |
约2.1kg（带电池时2.2kg） |
|
电源电压 |
AC 200-240V，50-60Hz |
|
测距仪 |
型号 |
Leica-DISTO-X310 |
|
测量误差 |
± 1.0 mm / ~1/16" |
|
通常测程 |
120 m / 390 ft |
|
激光等级 |
2；635 nm, < 1 mW |
|
防护等级 |
IP65（防尘防水） |
|
尺寸 |
122 x 55 x 31 mm /4.80 x 2.17 x 1.22 in |
|
重量 |
155g（含电池） |
